Das ALUMESS.optic Spannsystem für optische Messungen
ist ein universelles und äußerst flexibles Fixier- und Spannsystem für die Messtechnik und ist konzipiert für den Einsatz auf optischen Koordinatenmessmaschinen und Messprojektoren. Das Aufspannsystem kann auf Multisensormaschinen, bei Auf- und Durchlicht verwendet werden. Die Spannvorrichtung ist palettierbar. ALUMESS.optic ermöglicht optische Messungen in höchster Präzision.
Die in Grundleisten und Anschlussleisten eingebrachten Führungsnuten ermöglichen ein stufenloses, skalierbares Verschieben der Spannrahmen.
Eine detaillierte Systembeschreibung des Spannsystems sowie Spannelemente, Auflageelemente, Positionierelemente finden Sie in unserem ALUMESS – Spannsysteme Produktkatalog.
ALUMESS.optic Anleitungsvideo Einsteiger-Set
ALUMESS.optic Aufbaubeispiel: Palette mit Federspanner

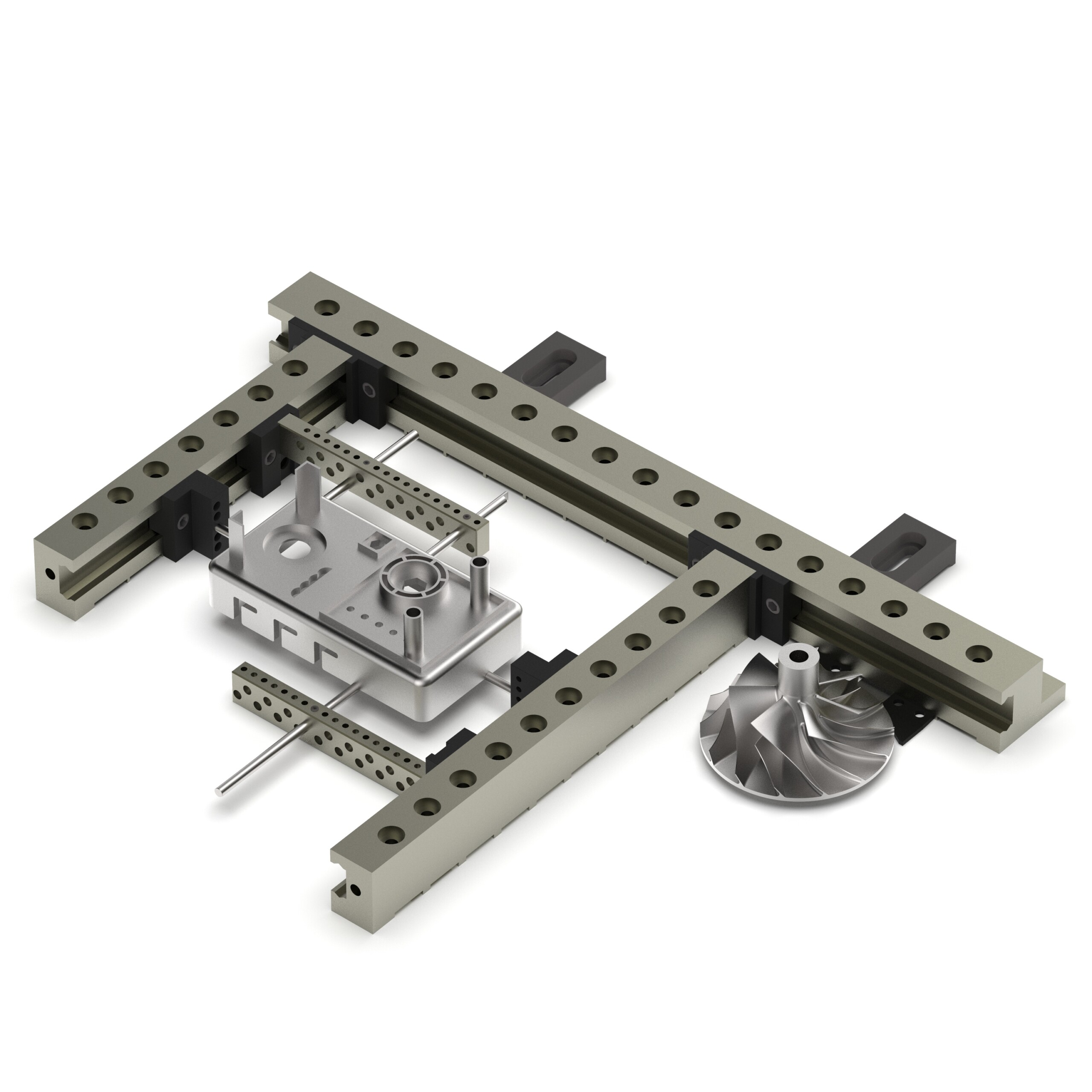

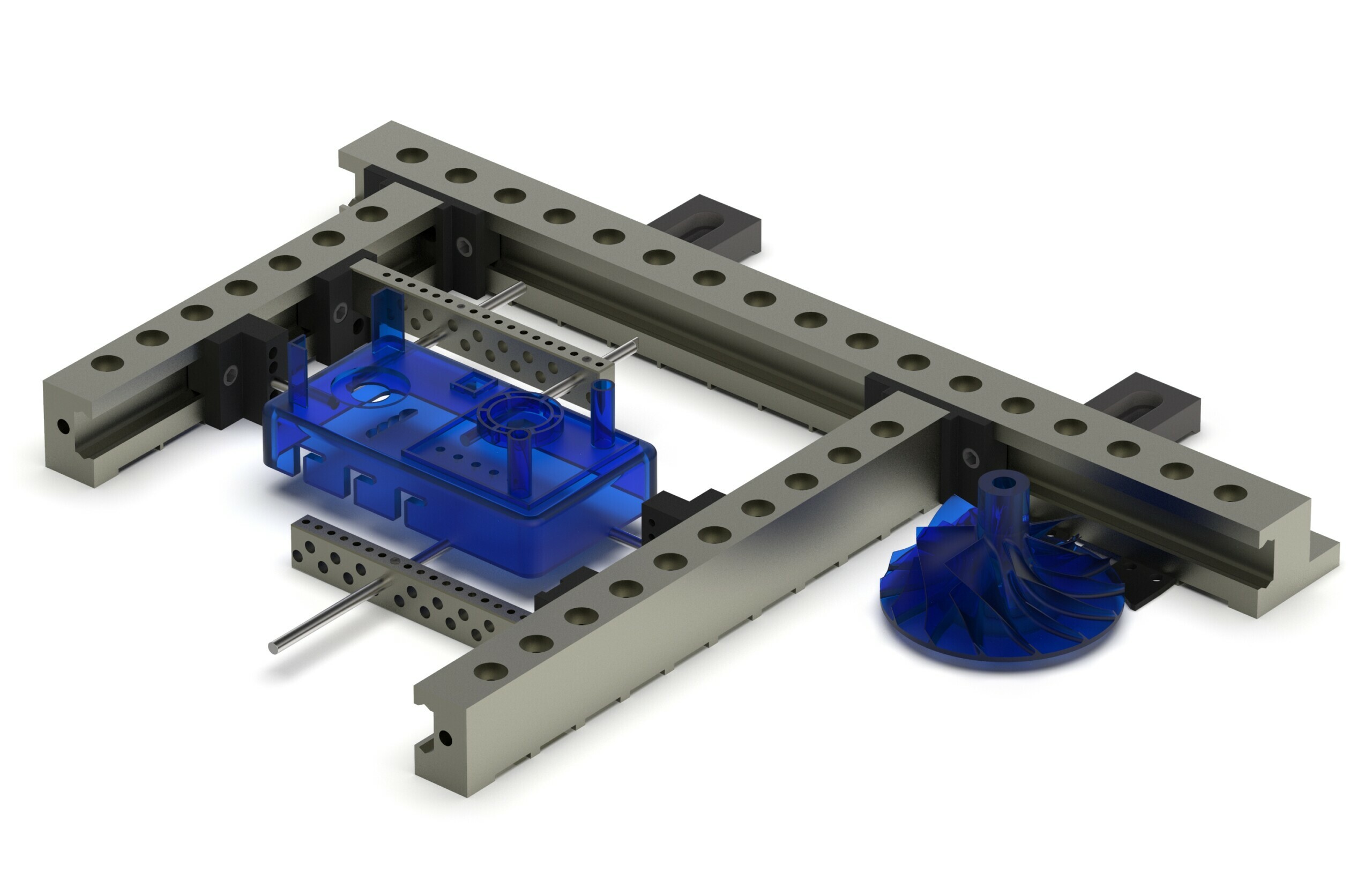

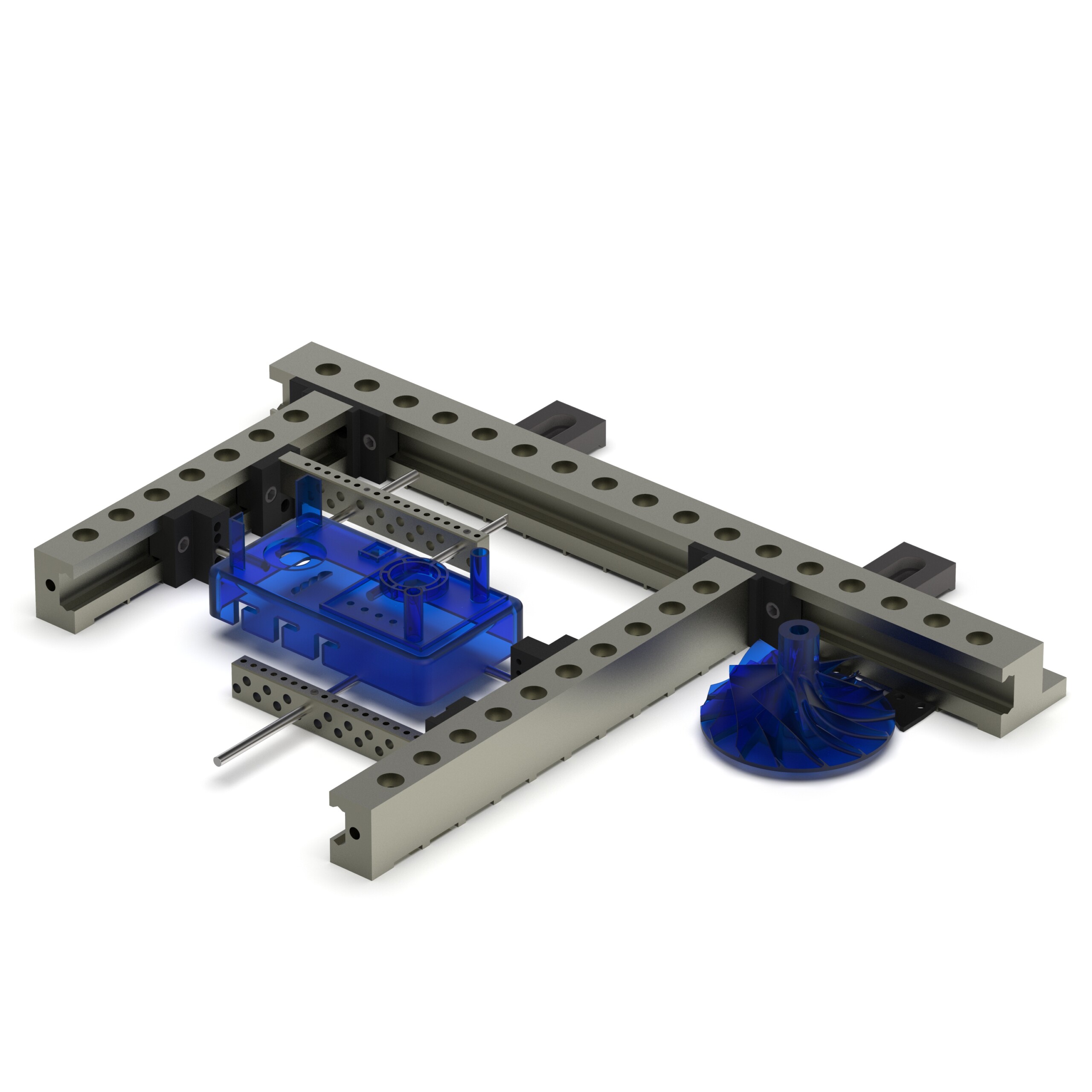

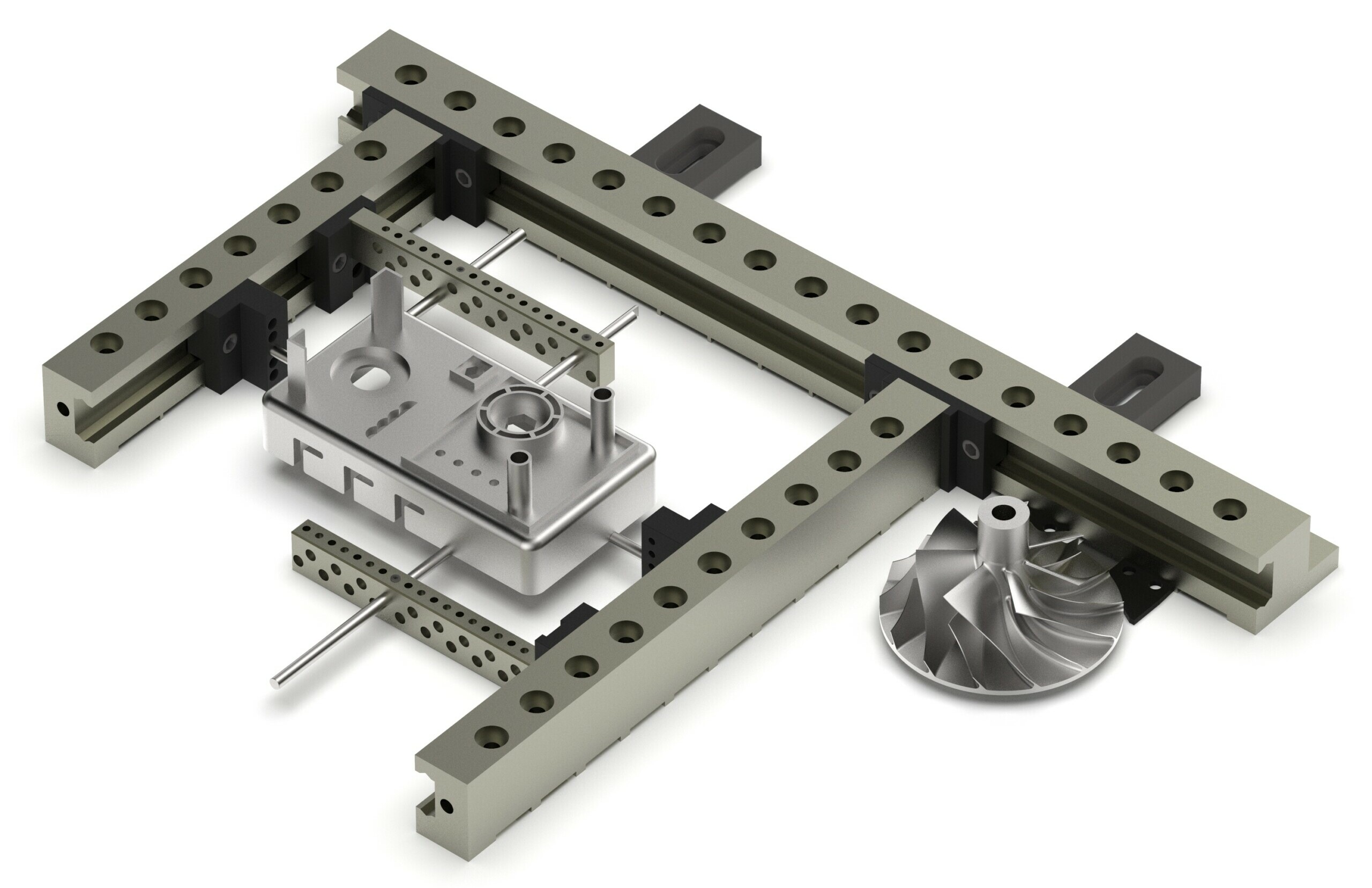

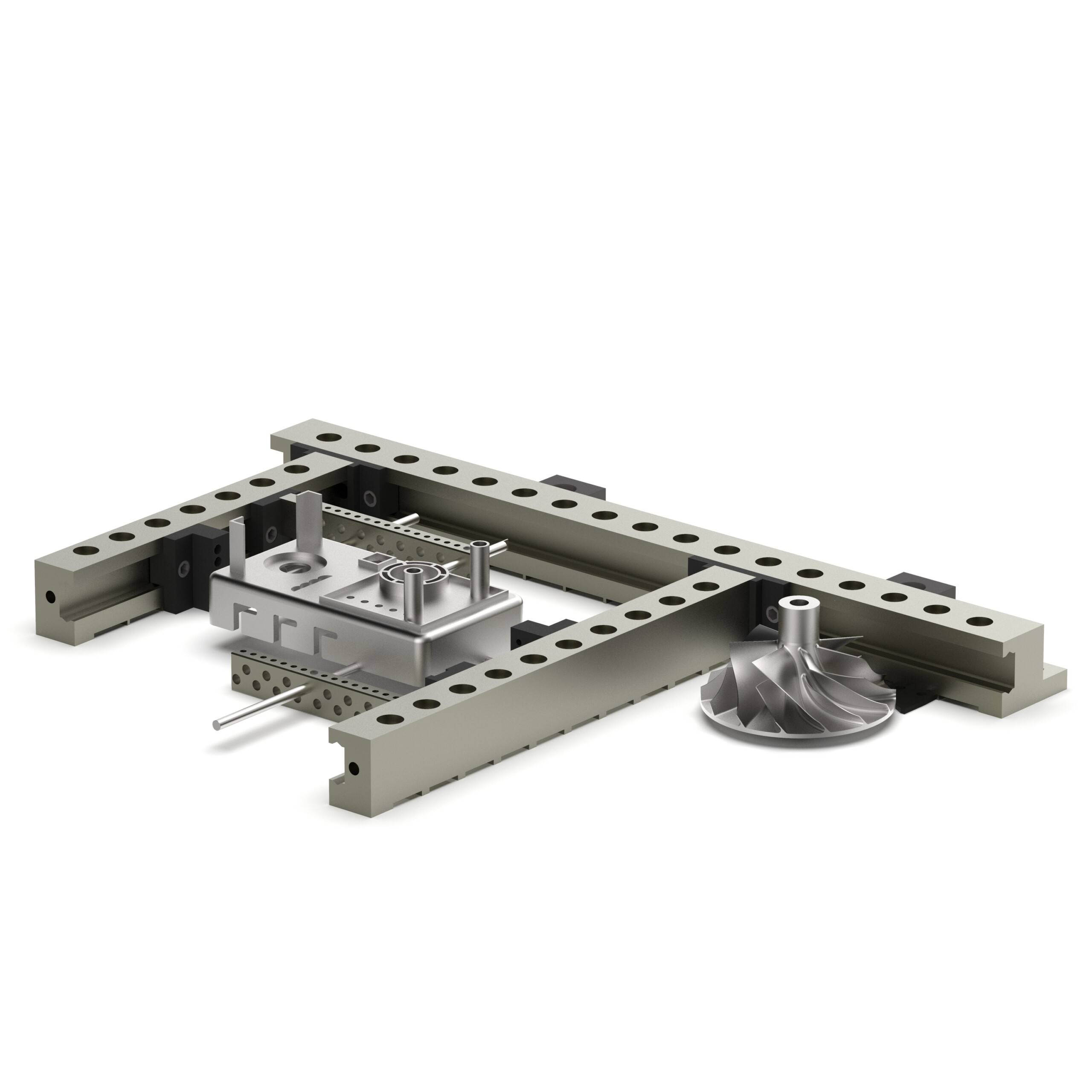

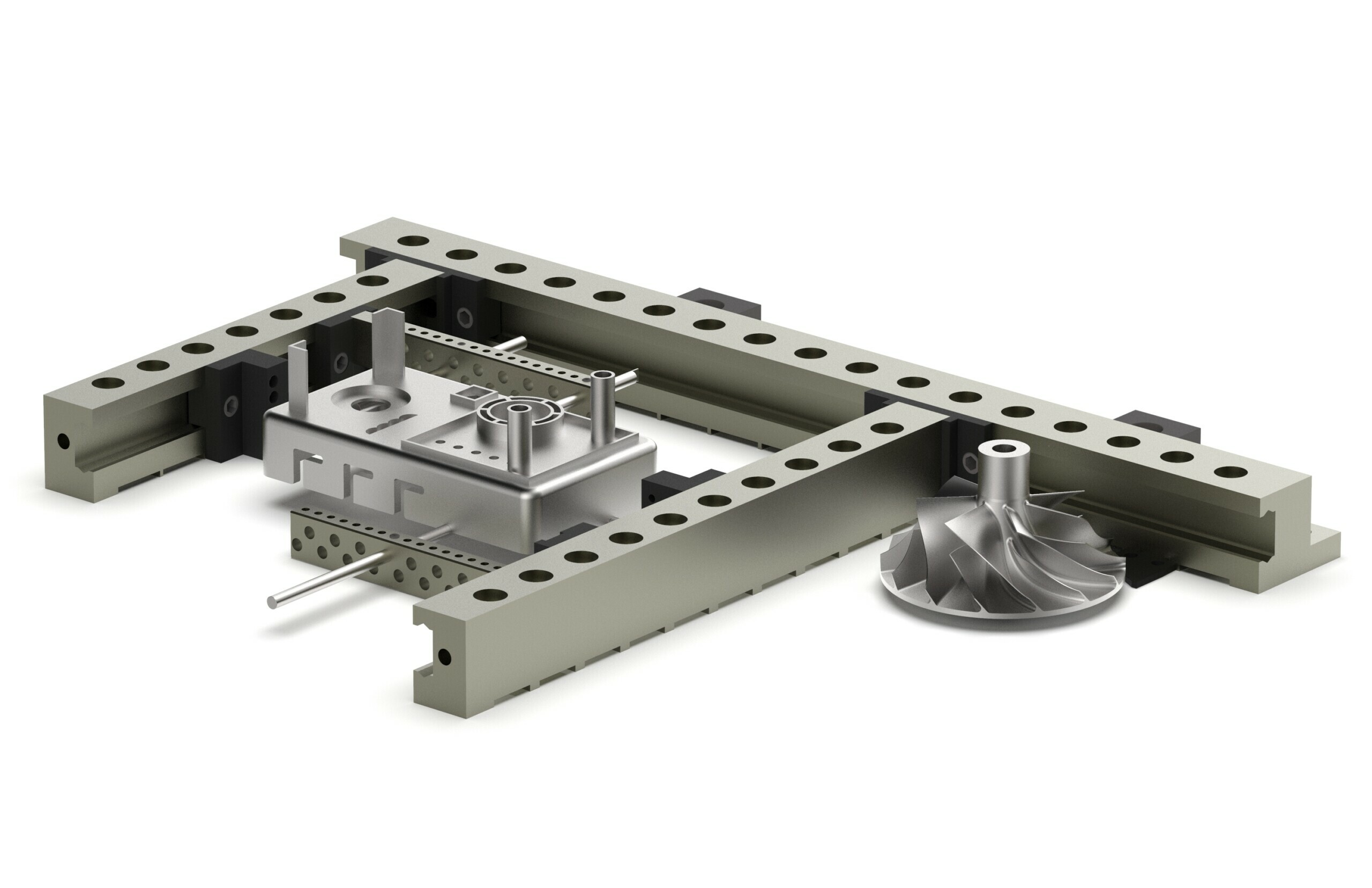

Aufbaubeispiele ALUMESS.optic
Systembeschreibung ALUMESS.optic:
Aufbaubeispiel ALUMESS.optic: Montage in Steckplatz
Aufbaubeispiel ALUMESS.optic: Montage auf Bohrungsraster 20-M6
Für den einfachen, schnellen Einstieg in ALUMESS.optic bieten wir folgende Einsteiger-Sets:
| Ausführung | Lieferumfang | Bestellnummer |
|---|---|---|

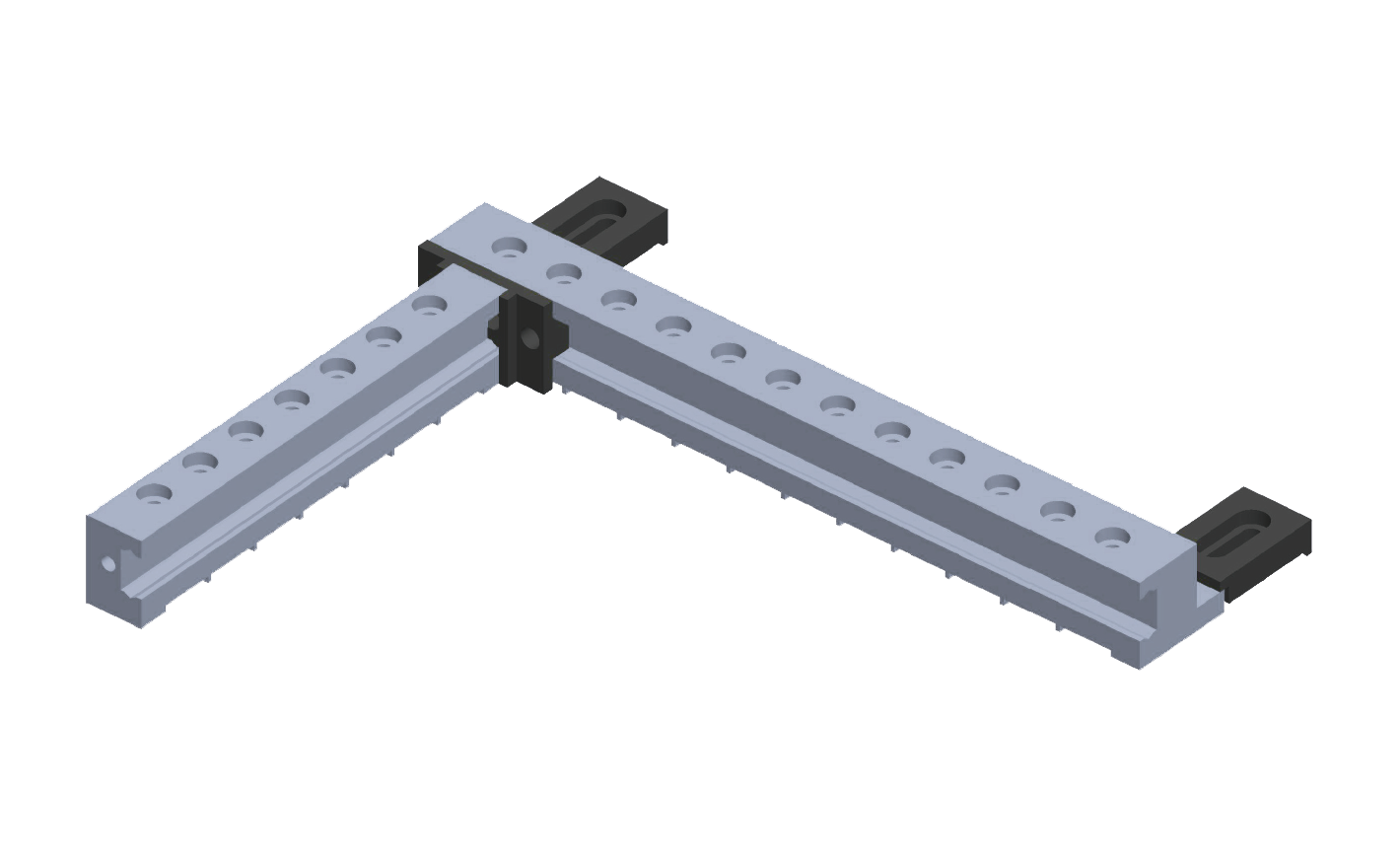

Einsteiger-Set ALUMESS.optic A (7 Teile) | 1 x Grundleiste L=260 mm 1 x Anschlussleiste L=160 mm 2 x Spannpratze 2 x Befestigungsschraube M6 x 16 1 x 6-kant Winkelschraubendreher 4 mm | B502000017 |

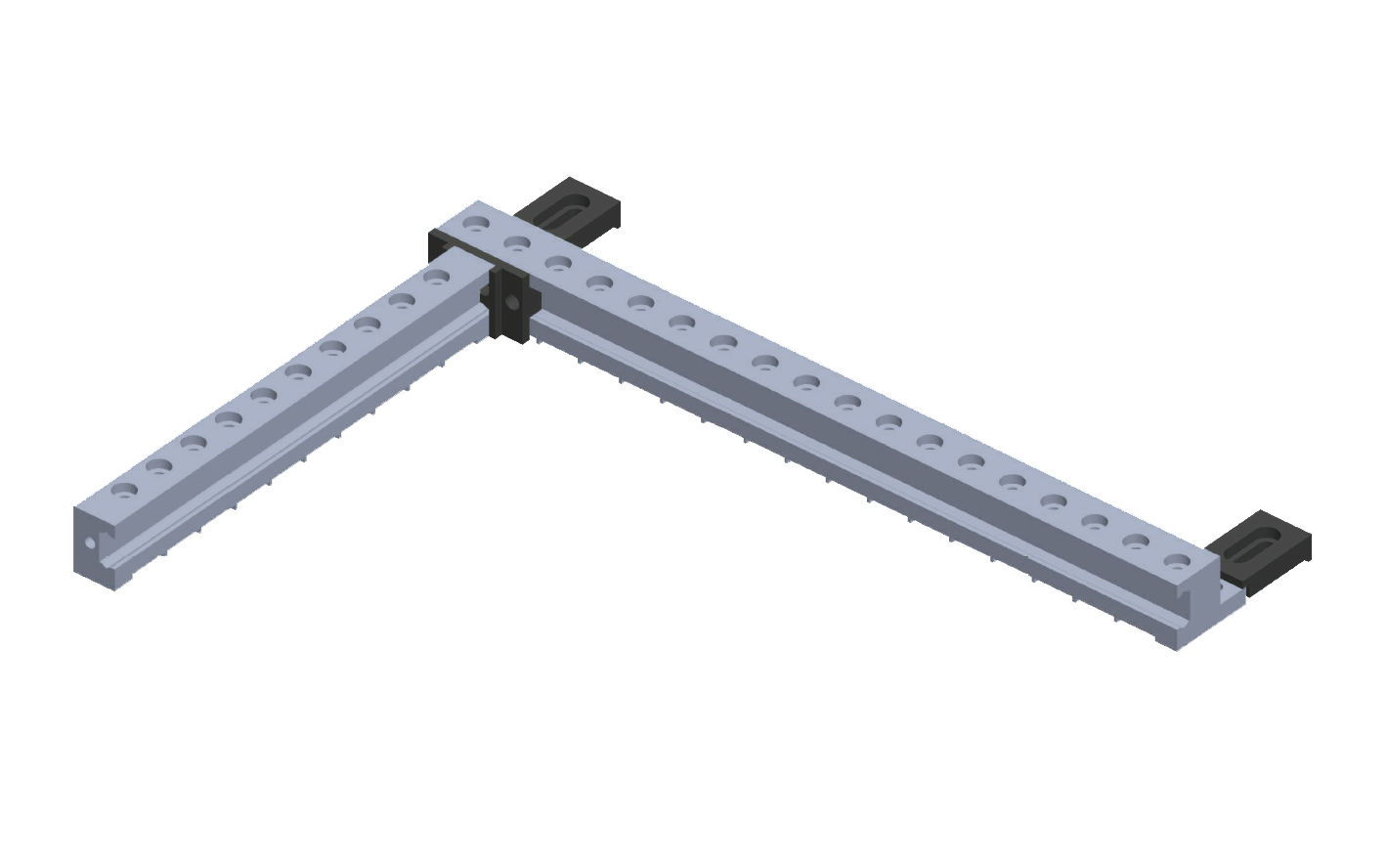

Einsteiger-Set ALUMESS.optic B (7 Teile) | 1 x Grundleiste L=360 mm 1 x Anschlussleiste L=220 mm 2 x Spannpratze 2 x Befestigungsschraube M6 x 16 1 x 6-kant Winkelschraubendreher 4 mm | B502000018 |

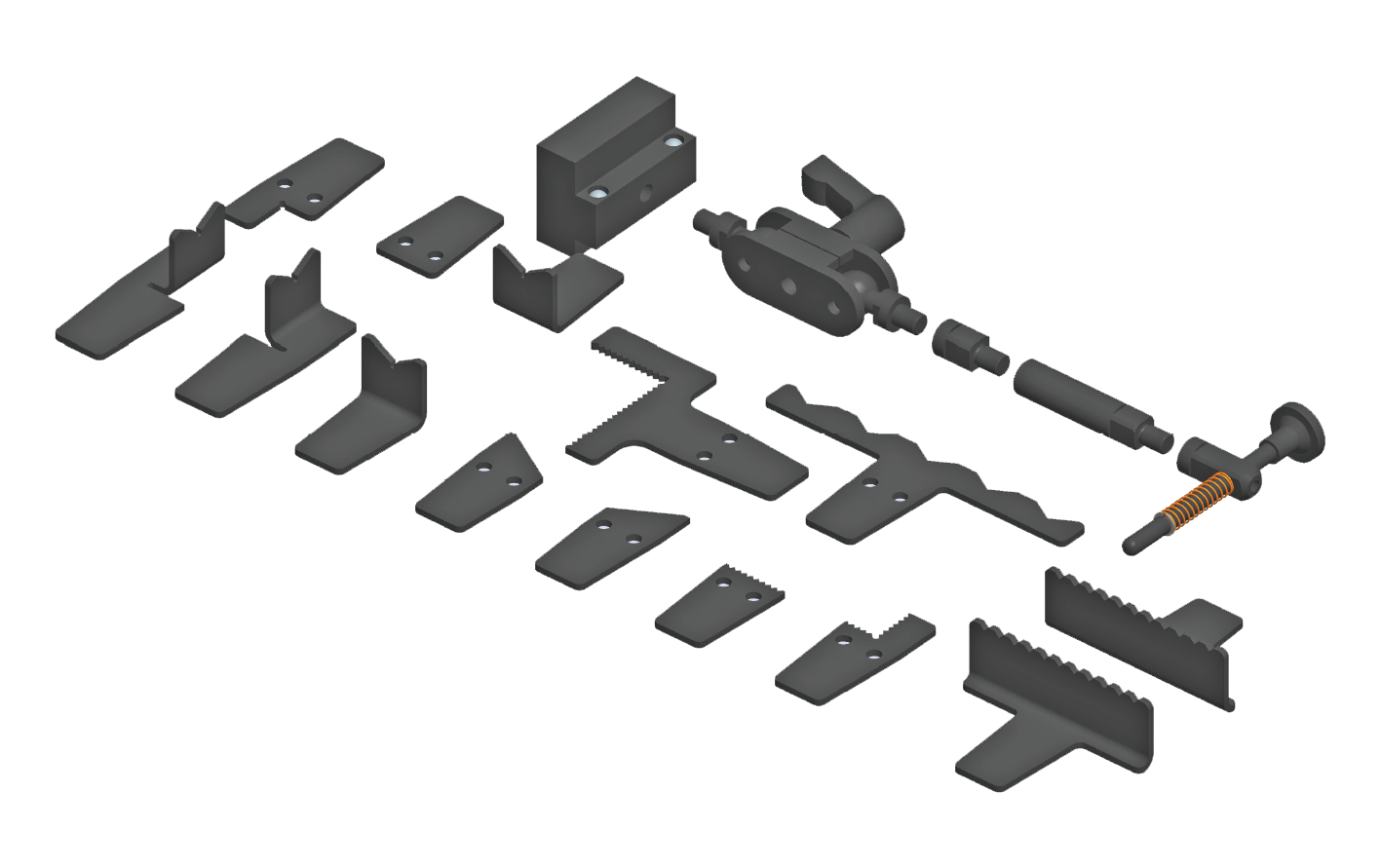

Einsteiger-Set ALUMESS.optic C (12 Teile) | 1 x Gelenk-Andrücker, einteilig 1 x Halter mit Gewinde 1 x Werkstückanschlag X 1 x Werkstückanschlag XY 1 x Prismenanschlag X - 8 × 2 1 x Prismenanschlag X - 4 × 20 1 x Prismenanschlag XY - 3 × 2 / 5 × 2 1 x Prismenanschlag XY - 8 × 2 / 10 × 2 1 x Werkstückanschlag 30°, Set 1 x Prismenauflage 0°, Set 1 x Prismenauflage 90°, Set 1 x Prismenauflage mehrfach, Set | B502000031 |

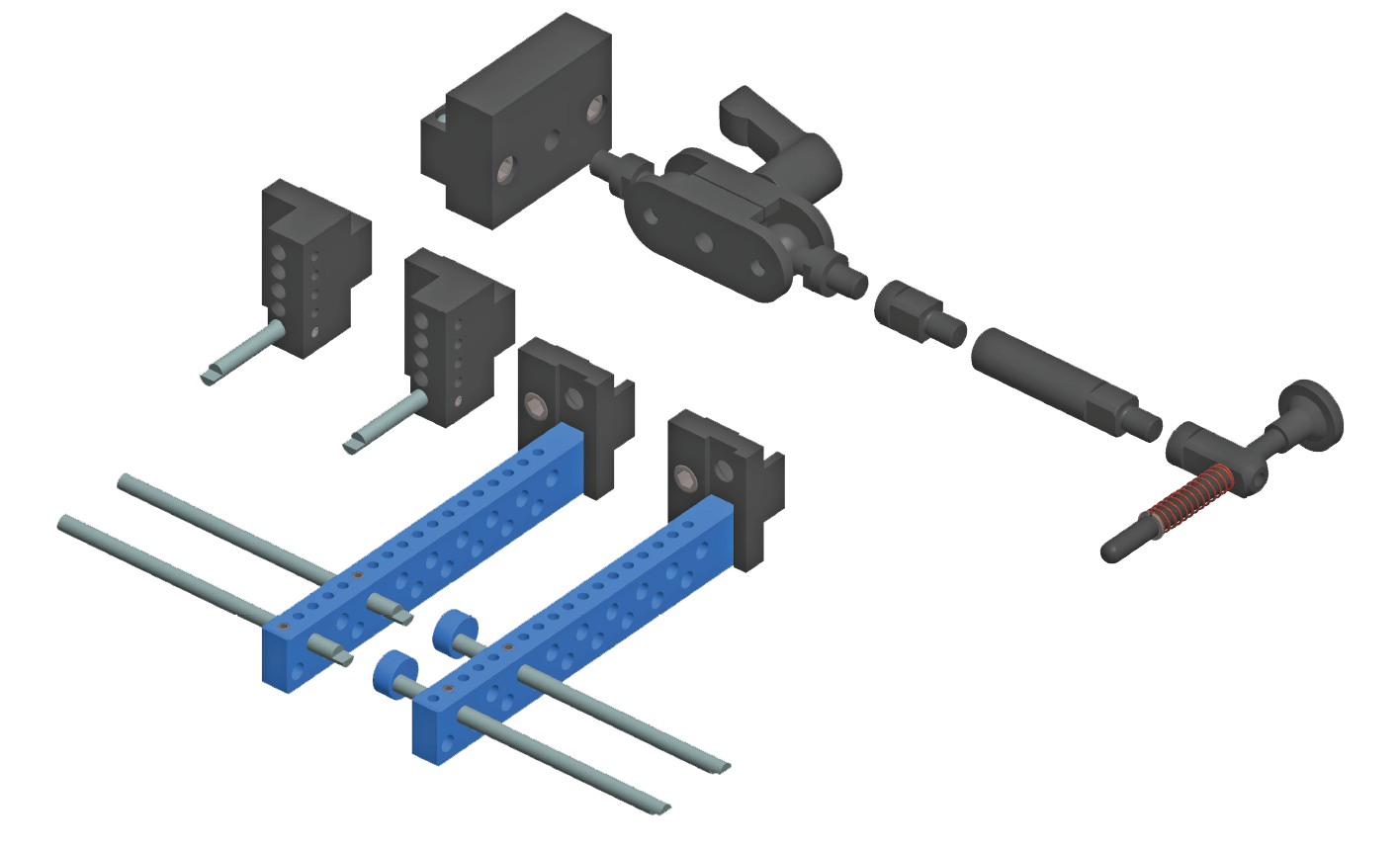

Einsteiger-Set ALUMESS.optic D (12 Teile) | 1 x Gelenk-Andrücker, einteilig 1 x Halter mit Gewinde 2 x Stiftaufnahme 0° 2 x Stiftaufnahme 90° 2 x Aufnahmestift L=30 mm 2 x Aufnahmestift L=80 mm 2 x Exzenter-Auflagestift | B502000032 |
Einsteiger-Set ALUMESS.optic E (6 Teile) | 1 x Palette mit Steckadapter 1 x Universalanschlag 1 x Federspanner 3 x Zylinderschraube M6 × 12 | B502000033 |
