Das Aufspannsystem für Koordinatenmessmaschinen ALUMESS.maxx
ist hauptsächlich für den universellen und flexiblen Einsatz auf taktilen Koordinatenmessmaschinen ausgelegt.
Weitere Einsatzgebiete dieses Aufspannsystems sind der Muster- und Prototypenbau, die Laserbeschriftung und Laserbearbeitung sowie die Verwendung als Montagevorrichtung.
Das Spannsystem ist zur Palettenautomation geeignet.
Die Paletten, Platten, Winkel und Leisten verfügen über durchgängige Positionierbohrungen und Befestigungsgewinde. Ein umfangreiches Angebot an Positioner-, Anschlag- und Auflageelementen ermöglicht einen reproduzierbaren, stabilen und lagegenauen Aufbau der Spannvorrichtung.
Dank der maximalen Reproduzierbarkeit der Vorrichtungen müssen nur teilespezifische Elemente für die spätere Wiederverwendung eingelagert werden.
In unserem ALUMESS – Spannsysteme Produktkatalog finden Sie eine große Auswahl an Grundelementen, Auflage- und Positionierelementen, Spannelementen und Zubehör.
ALUMESS.maxx Spannsystem für Koordinatenmessmaschinen – Aufbaubeispiel
ALUMESS.maxx Spannsystem auf WENZEL SF 87
ALUMESS.maxx Systembeschreibung

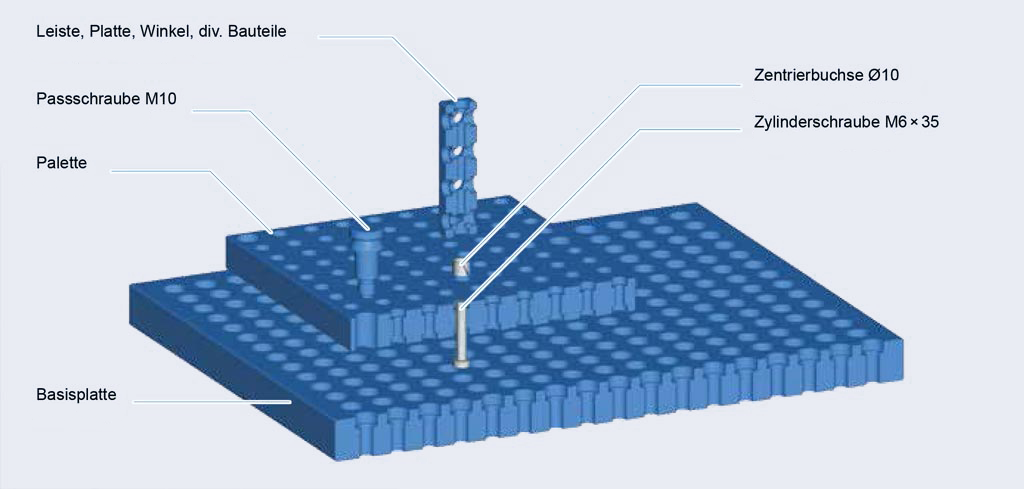

Aufbaubeispiele: Palette auf Basisplatte

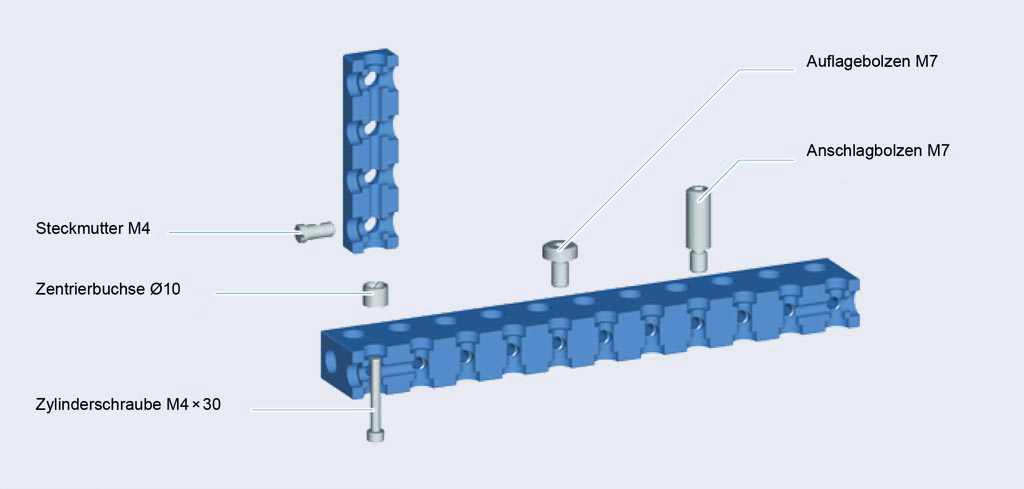

Aufbaubeispiele auf Paletten: Platten und Leisten, aufbauend

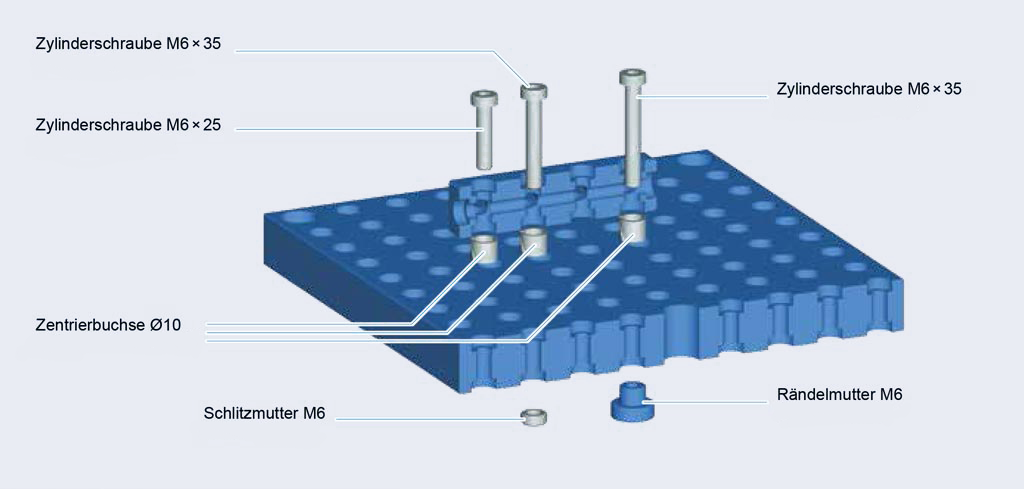

Aufbaubeispiele auf Paletten: Platten und Leisten, untereinander
ALUMESS.maxx Spannpratzeneinheit direkt verschraubt auf Basisplatte

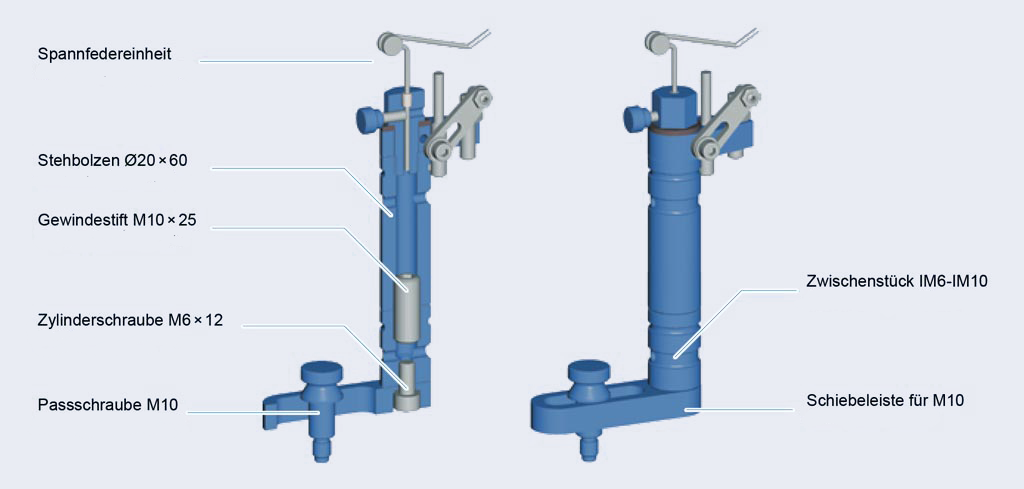

ALUMESS.maxx Spannfedereinheit mit Schiebeleiste auf Basisplatte

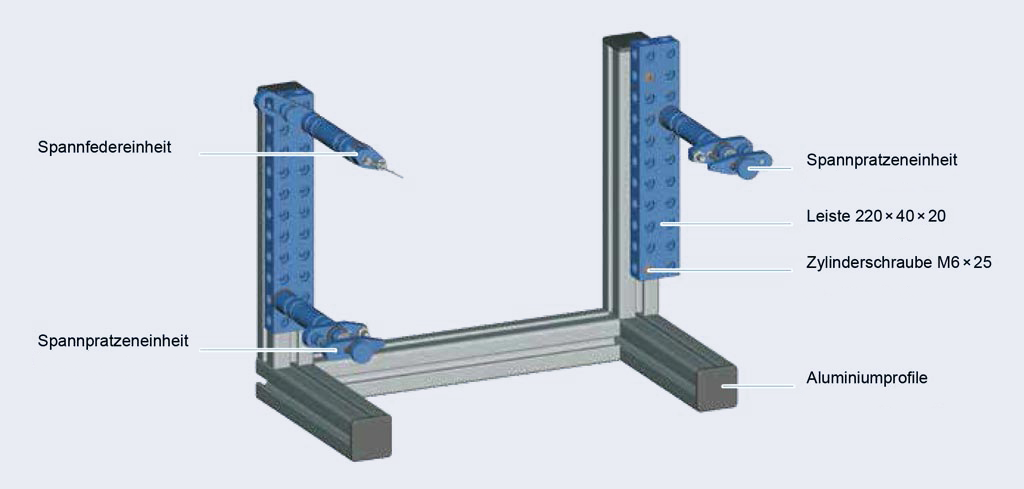

ALUMESS.maxx Kombination mit Standard-Aluminiumprofilen
Für den einfachen, schnellen Einstieg in ALUMESS.maxx bieten wir folgende Einsteiger-Sets:
| Ausführung | Lieferumfang | Bestellnummer | |
|---|---|---|---|

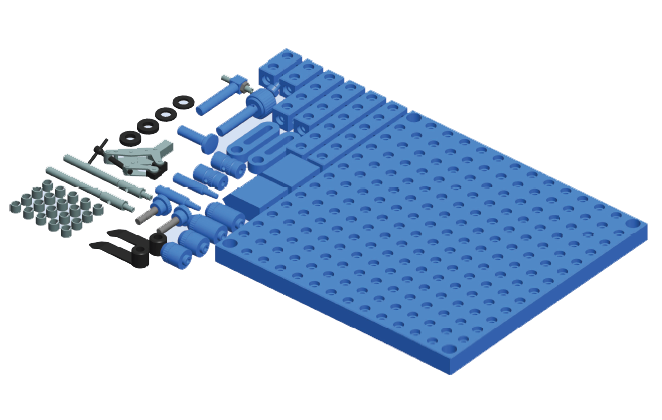

Einsteiger-Set ALUMESS.maxx A (99 Teile) | 1 x Palette 280 × 280 2 x Leiste 40 × 20 2 x Leiste 80 × 20 2 x Leiste 120 × 20 1 x Spannhand 25 1 x Stehbolzen Ø16 × 30 2 x Schiebeleiste (passend für Rändelschraube M6 / M7) 2 x Aufnahme - M10 × 1 L=24 mm 2 x Aufnahme - M10 × 1 L=34 mm 1 x Auflageteller Ø20 × 38 2 x Auflagebolzen - M10 × 1 - 50 × 35 1 x Kugelgelenk M6 – M10 × 1 | 1 x Anschlag M10 × 56 2 x Prismenelement 20 × 40 × 45 2 x Niederhalter L=60 mm 2 x Aufnahmebolzen für Niederhalter 20 x Zentrierbuchse Ø10 × 8 2 x Rändelschraube M7 × 25 2 x Unterlegscheibe Ø20 × 10 × 2 2 x Unterlegscheibe Ø20 × 10 × 4 10 x Zylinderschraube M6 × 20 10 x Zylinderschraube M6 × 25 10 x Zylinderschraube M6 × 35 1 x Werkzeugsatz 1 x Kunststoff-Koffer | B500100001 |

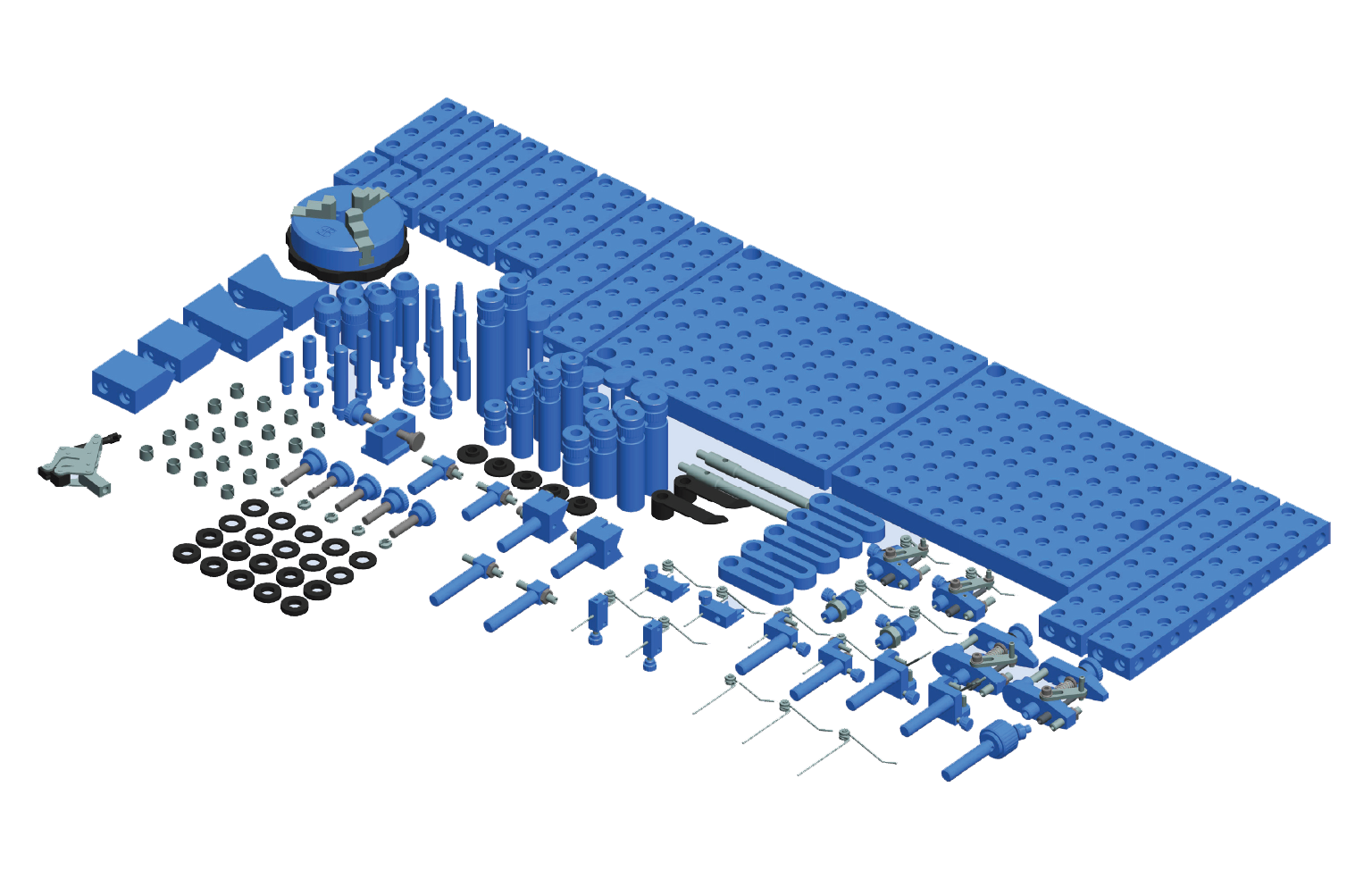

Einsteiger-Set ALUMESS.maxx B (246 Teile) | 2 x Palette 220 × 180 2 x Leiste 40 × 20 2 x Leiste 80 × 20 2 x Leiste 120 × 20 2 x Leiste 120 × 40 2 x Leiste 180 × 40 2 x Leiste 220 × 40 1 x Spannblock für Palette 1 x Spannfutter AL (3-Backenfutter, Ø80) 1 x Spannhand 25 2 x Spannfederelement 2 x Spannfedereinheit 2 x Spannpratzeneinheit 5 x Zwischenstück Ø20 IM6-IM10 5 x Zentrierring Ø10 - 22 × 5 2 x Stehbolzen Ø16 × 30 2 x Stehbolzen Ø16 × 60 2 x Stehbolzen Ø16 × 80 2 x Stehbolzen Ø20 × 40 2 x Stehbolzen Ø20 × 60 2 x Stehbolzen Ø20 × 80 2 x Stehbolzen Ø20 × 100 5 x Schiebeleiste (passend für Rändelschraube M6 / M7) 2 x Aufnahme - M10 × 1 L=24 mm 2 x Aufnahme - M10 × 1 L=34 mm 2 x Aufnahme - M10 × 1 L=54 mm 2 x Auflageteller Ø20 × 28 2 x Auflageteller Ø20 × 58 2 x Auflagebolzen - M10 × 1 - 50 × 35 2 x Auflagebolzen - M10 × 1 - 75 × 50 2 x Auflagebolzen X-Anschlag - M10 × 1 | 2 x Auflagebolzen XY-Anschlag - M10 × 1 2 x Zentrierspitze Ø16 × 33 5 x Aufnahme M6 1 x Kugelgelenk M6 – M10 × 1 2 x Prismenaufsatz Ø6 - 16 2 x Prisma 120° - M10 × 1 2 x Federhalter für Prisma 120° - M10 × 1 2 x Anschlag M10 × 36 2 x Anschlag M10 × 56 3 x Anschlagbolzen 3 x Auflagebolzen 2 x Auflageprisma Ø100 (passend für Palette) 2 x Prismenlement 20 × 40 × 45 2 x Niederhalter L = 60 mm 1 x Spannfedern, Set 2 x Aufnahmebolzen für Niederhalter 20 x Zentrierbuchse Ø10 × 8 5 x Rändelschraube M7 × 25 5 x Schlitzmutter 10 x Unterlegscheibe Ø20 × 10 × 2 10 x Unterlegscheibe Ø20 × 10 × 4 5 x Zentrierring Ø10-22 × 5 10 x Gewindestift M10 × 25 10 x Zylinderschraube M6 × 12 10 x Zylinderschraube M6 × 16 20 x Zylinderschraube M6 × 20 20 x Zylinderschraube M6 × 25 10 x Zylinderschraube M6 × 35 1 x Werkzeugsatz 1 x Kunststoff-Koffer | B500100002 |

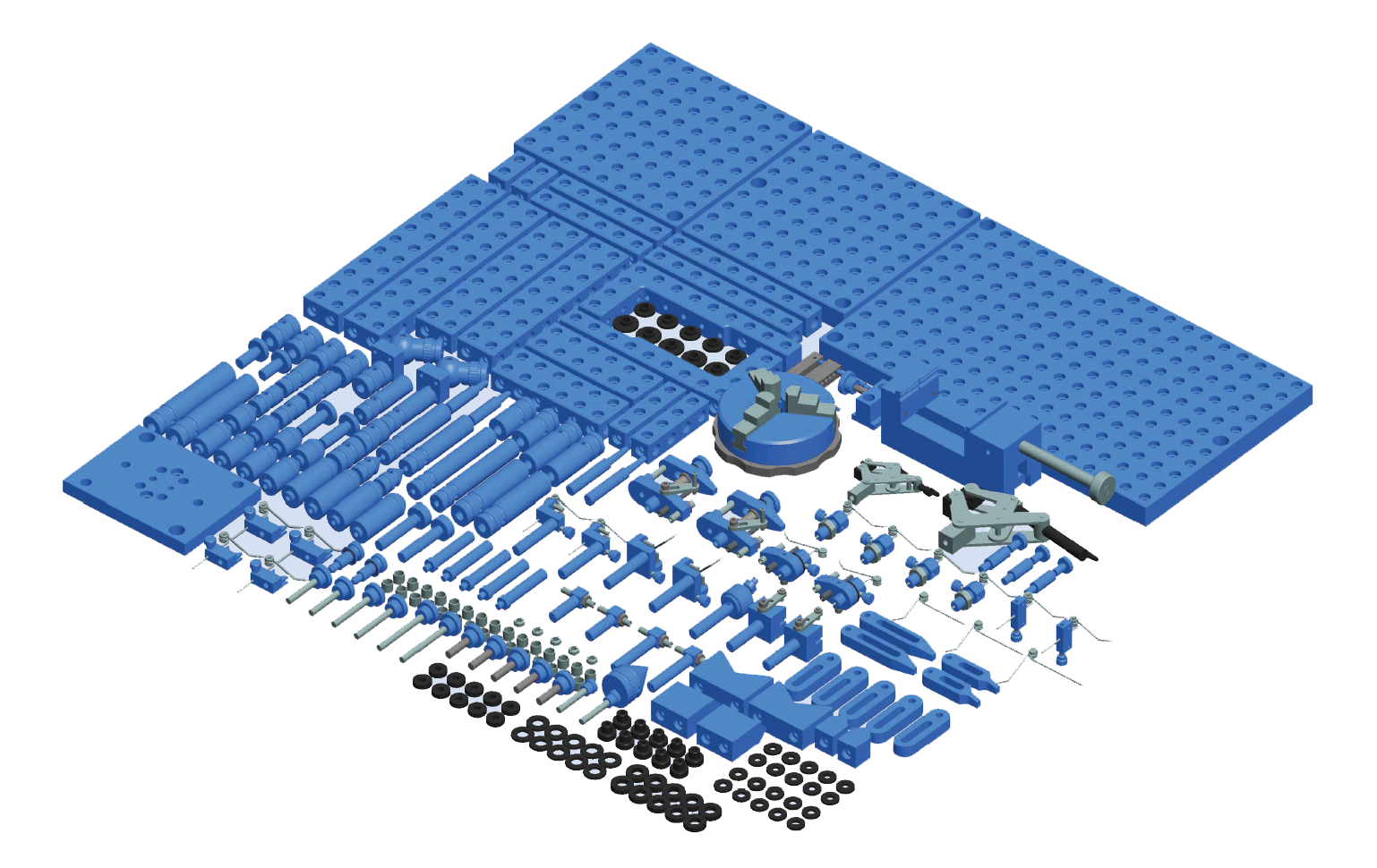

Einsteiger-Set ALUMESS.maxx C (389 Teile) | 2 x Palette 180 × 180 1 x Palette 360 × 220 2 x Leiste 40 × 20 2 x Leiste 80 × 20 2 x Leiste 120 × 20 2 x Leiste 160 × 20 2 x Leiste 120 × 40 2 x Leiste 180 × 40 2 x Leiste 220 × 40 2 x Winkel 180 × 80 1 x Spindelschraubstock SP 50 AL 1 x Spannbacken mit Aufnahmestiften 1 x Spannblock für Palette 1 x Spannfutter AL (3-Backenfutter, Ø125) 1 x Spannhand 25 1 x Spannhand 50 4 x Spannfederelement 2 x Spannfedereinheit 2 x Spannpratzeneinheit 2 x Gelenkaufnahme M6 5 x Zwischenstück Ø20 IM6-IM10 2 x Stehbolzen Ø16 × 30 2 x Stehbolzen Ø16 × 40 2 x Stehbolzen Ø16 × 60 2 x Stehbolzen Ø16 × 80 2 x Stehbolzen Ø16 × 100 5 x Zentrierring Ø10 - 22 × 5 5 x Zentrierring Ø10 - 18 × 5 2 x Stehbolzen Ø20 × 30 2 x Stehbolzen Ø20 × 40 2 x Stehbolzen Ø20 × 60 2 x Stehbolzen Ø20 × 80 2 x Stehbolzen Ø20 × 100 5 x Schiebeleiste (passend für Rändelschraube M6 / M7) 4 x Aufnahme - M10 × 1 L=24 mm 4 x Aufnahme - M10 × 1 L=34 mm 4 x Aufnahme - M10 × 1 L=54 mm 2 x Auflageteller Ø20 × 28 2 x Auflageteller Ø20 × 38 2 x Auflageteller Ø20 × 58 2 x Auflagebolzen - M10 × 1 - 50 × 35 2 x Auflagebolzen - M10 × 1 - 75 × 50 2 x Auflagebolzen X-Anschlag - M10 × 1 2 x Auflagebolzen XY-Anschlag - M10 × 1 1 x Kugelgelenk M6 – M10 × 1 | 1 x Zentrierspitze Ø30 × 45 2 x Zentrierspitze Ø16 × 33 5 x Aufnahme M6 2 x Prismenaufsatz Ø6 - 16 2 x Prismenaufsatz Ø10 - 22 2 x Prisma 120° - M10 × 1 2 x Federhalter für Prisma 120° - M10 × 1 2 x Anschlag M10 × 36 2 x Anschlag M10 × 56 3 x Anschlagbolzen 3 x Auflagebolzen 2 x Auflageprisma Ø100 (passend für Palette) 2 x Prismenelement 20 × 20 × 30 2 x Prismenlement 20 × 40 × 45 2 x Spannpratze 80 2 x Spannpratze 60 1 x Spannfedern, Set 1 x Grundplatte 135 × 100 × 12 2 x Passschraube M7 30 x Zentrierbuchse Ø10 × 8 2 x Rändelschraube M6 × 35 2 x Rändelschraube M6 × 45 2 x Rändelschraube M6 × 55 5 x Rändelschraube M7 × 25 2 x Stützschraube M6 × 35 5 x Schlitzmutter 10 x Unterlegscheibe Ø16 × 6 × 2 10 x Unterlegscheibe Ø16 × 6 × 4 10 x Unterlegscheibe Ø16 × 7 × 2 10 x Unterlegscheibe Ø20 × 10 × 2 10 x Unterlegscheibe Ø20 × 10 × 4 10 x Rändelmutter 4 x Niederhalter L=60 4 x Aufnahmebolzen M6 für Niederhalter 2 x Kniehebelspanner HS 20 x Gewindestift M6 × 20 20 x Gewindestift M10 × 25 10 x Zylinderschraube M6 × 12 10 x Zylinderschraube M6 × 16 20 x Zylinderschraube M6 × 20 20 x Zylinderschraube M6 × 25 10 x Zylinderschraube M6 × 35 1 x Werkzeugsatz 1 x Kunststoff-Koffer | B500100003 |

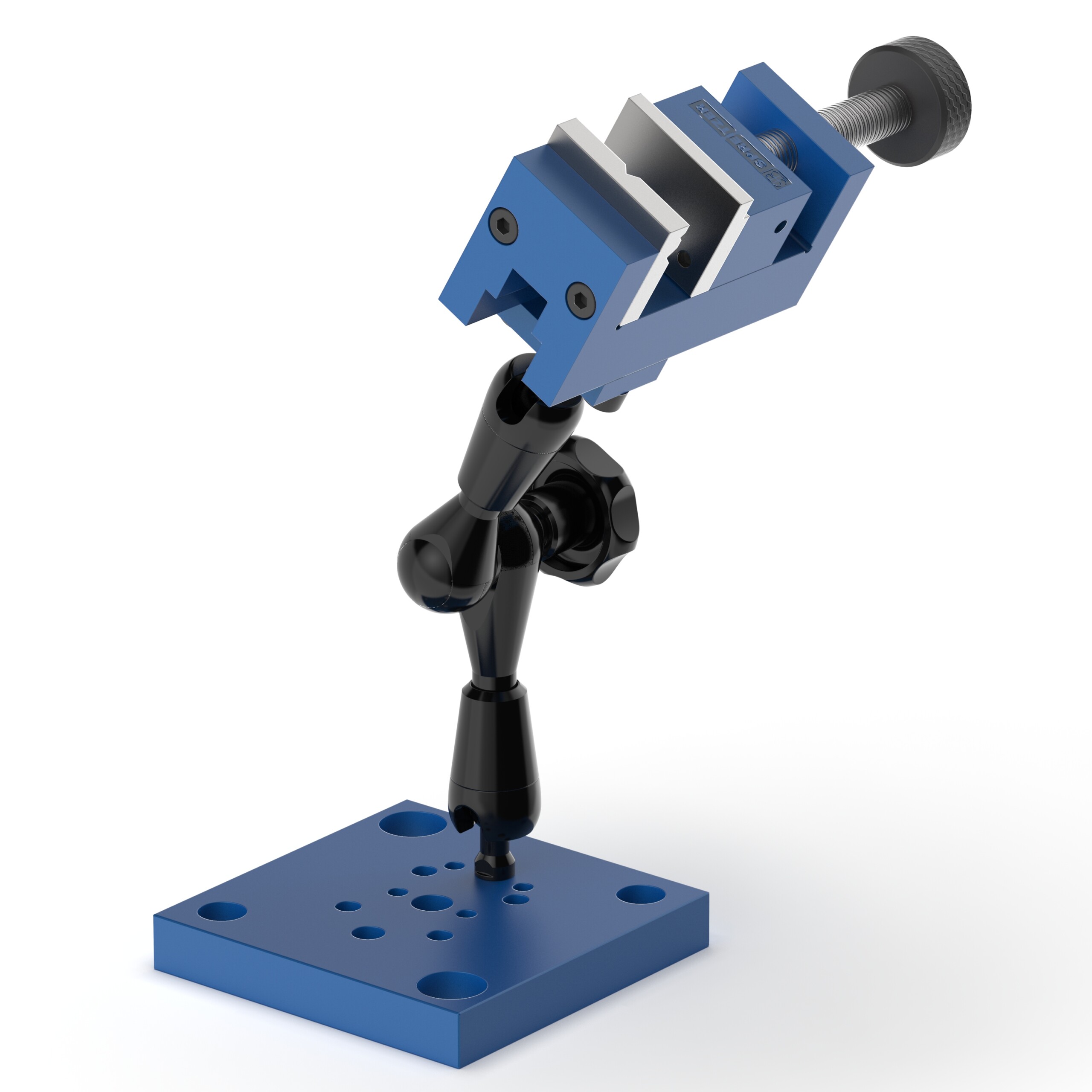

Einsteiger-Set ALUMESS.maxx Satz-Spindelschraubstock 32 (7 Teile) | 1 x Spindelschraubstock SP 32 AL 1 x Stufenbacken 1 x Prismenbacken 1 x Gelenkarm 130 1 x Adapterplatte (passend für SP 32 AL) 1 x Grundplatte 135 × 100 × 12 1 x Zubehör | B500100007 | |

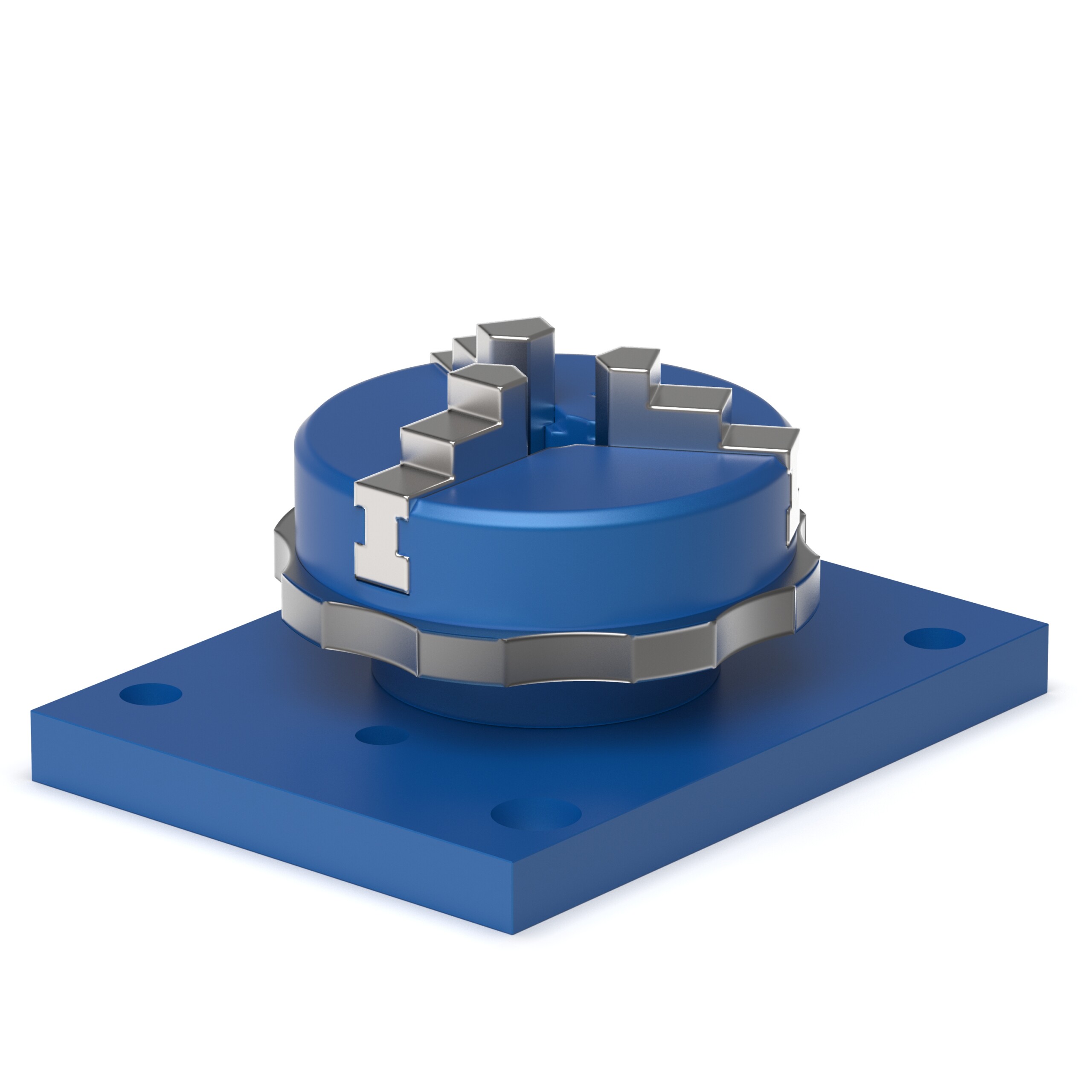

| Einsteiger-Set ALUMESS.maxx Satz-Spannfutter Ø80 ( 8 Teile)  | 1 x Spannfutter AL (3-Backenfutter, Ø80) 2 x Satz Spannbacken (nach außen gestuft / nach innen gestuft) 1 x Grundplatte 135 × 100 × 12 2 x Zentrierbuchse Ø10 × 8 2 x Zylinderschraube M6 × 20 | B500100009 | |

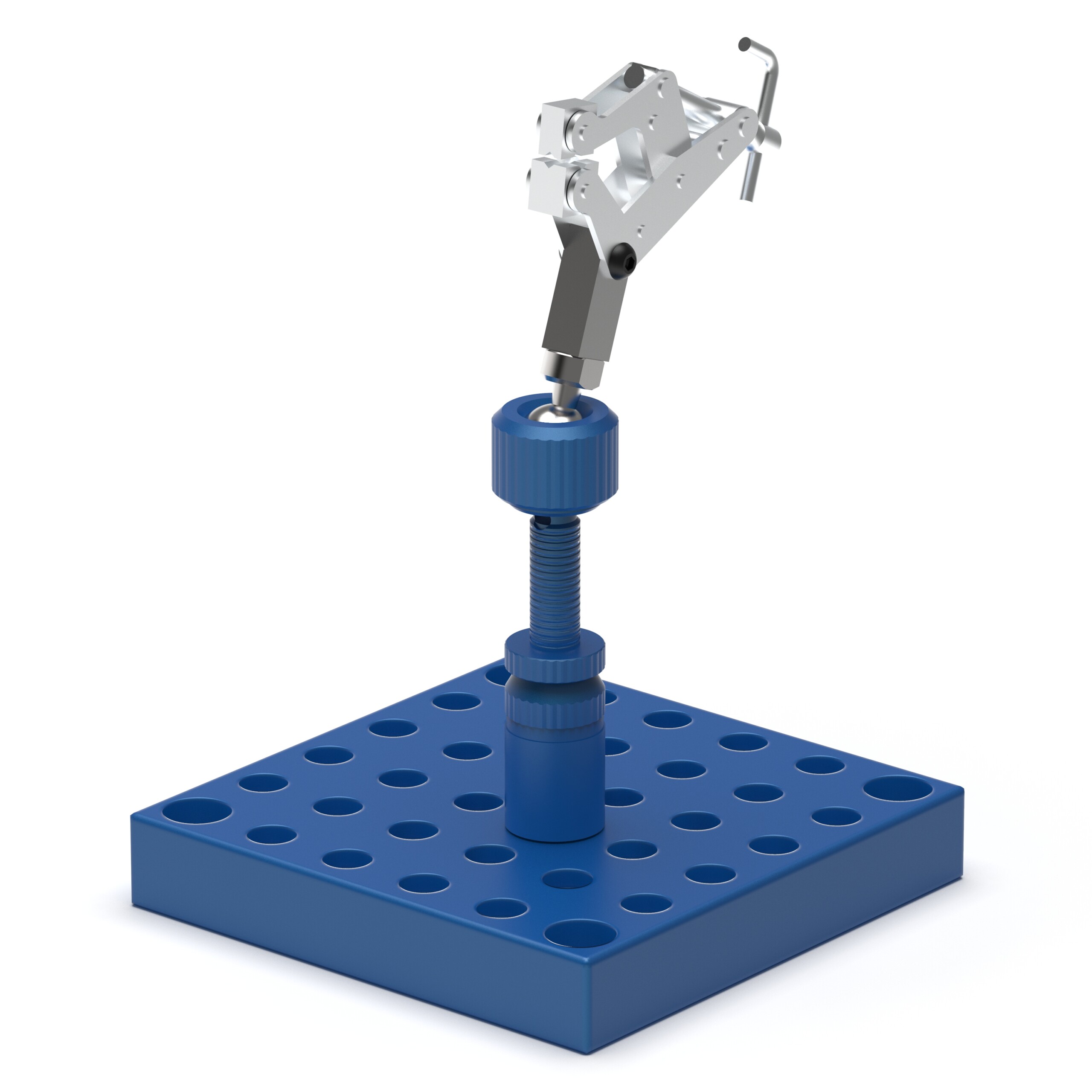

Einsteiger-Set ALUMESS.maxx Satz-Spannhand 25 ( 4 Teile) | 1 x Spannhand 25 1 x Palette 120 × 120 1 x Grundplatte 135 × 100 × 12 1 x Zentrierbuchse | B500100006 | |
